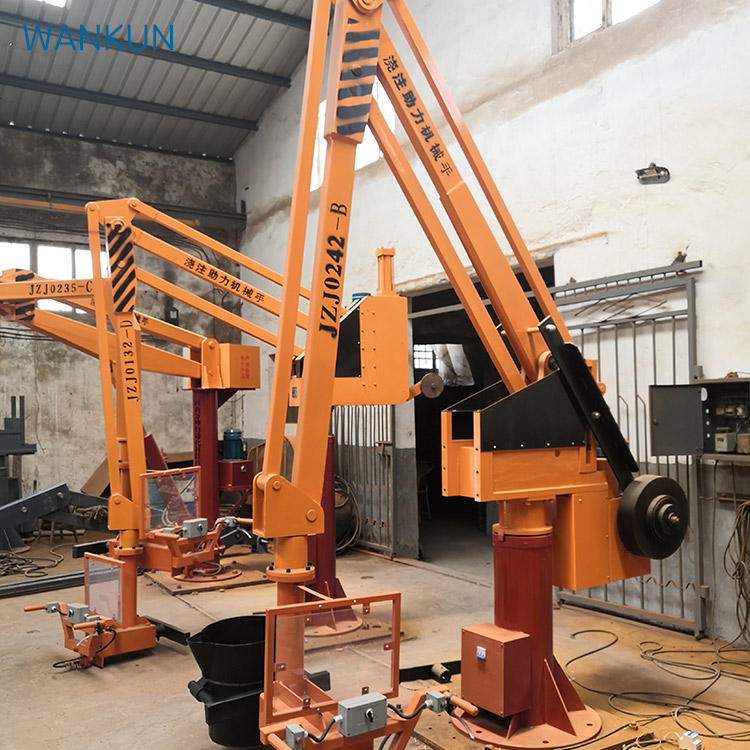

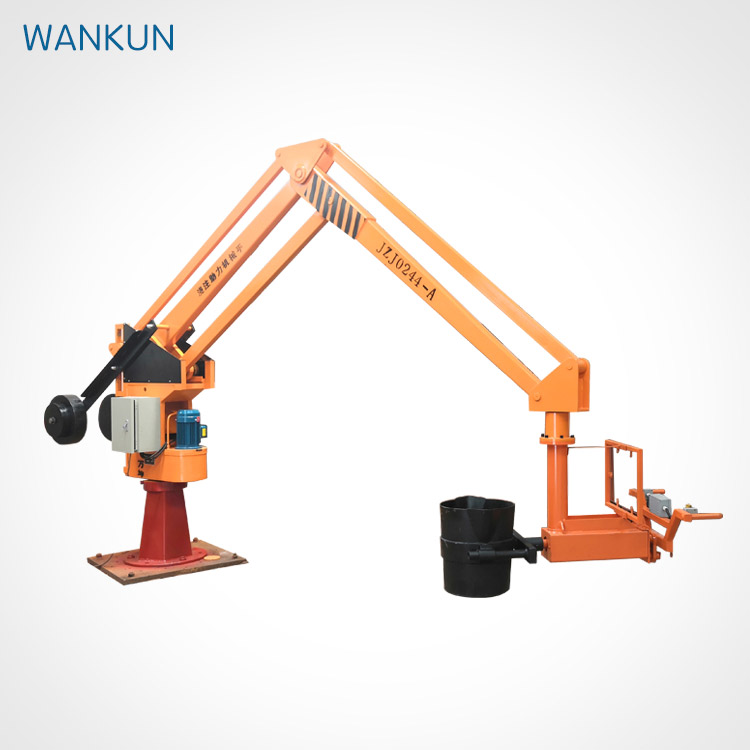

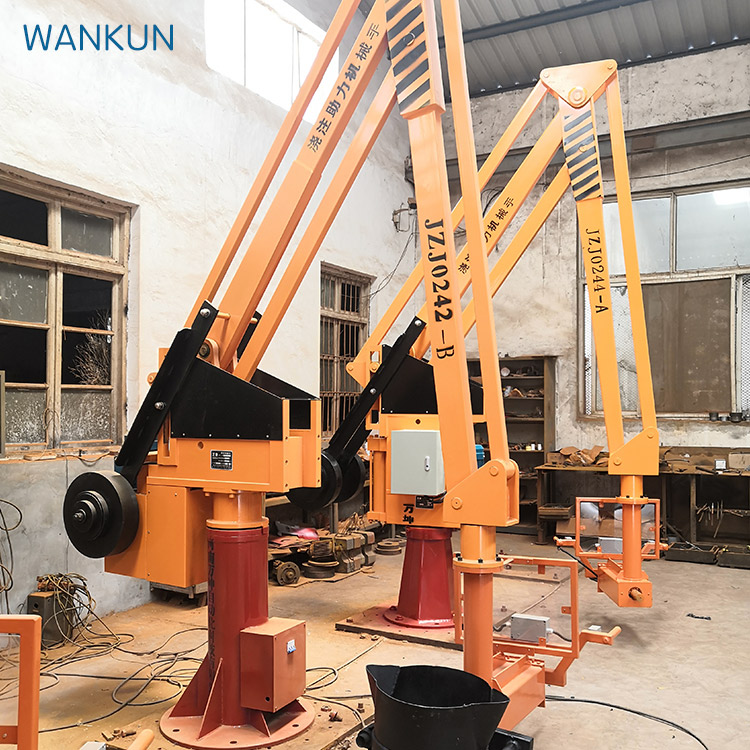

Manipulatorul hidraulic de turnare din seria ZJZ este un nou tip de echipament de turnare și ridicare, cu următoarele caracteristici:

1, fără comutator de călătorie, folosind propria limită de călătorie a cilindrului și un dispozitiv tampon.Prin mișcarea tijei de piston în sus și în jos pentru a conduce mișcarea boomului de ridicare, mișcarea este relativ stabilă.

Sistemul hidraulic este echipat cu un dispozitiv de siguranță, care are o funcție de protecție a siguranței în caz de supraîncărcare și așa mai departe și evită deteriorarea părților și accidentele cranei de echilibrare.

Manipulatorul de turnare din seria Zjz este echipat cu funcții de limitare a vitezei și auto-scădere, care pot face ca greutatea să scadă mai ușor și să economisească consumul de energie. MANIPULATORUL este potrivit pentru ridicarea înaltă a eficienței și poziționarea precisă și instalarea obiectelor grele în limita a 300 kg, în special pentru FOUNdries mijlocii și mici. Are avantajele dimensiunii mici, zgomotului scăzut, greutății ușoare, structurii noi și compacte, operațiunii sigure și fiabile, întreținerii simple și convenabile etc. Este un produs nou care eliberează operatorul de munca manuală de încărcare frecventă și descărcare și îmbunătățește eficiența producției.

Manipulatorul hidraulic de turnare care ridică obiecte grele se realizează prin următoarele trei tipuri de sinteză de mișcare:

1, ridicarea verticală o mișcare hidraulică

Întoarceți în jurul fuselajului manual

Mutați manual orizontal

mParametrii tehnici ai manipulatorului hidraulic de turnare ZJZ

Tabelul 1:

Desene de afară

Structura și principiul

JZJ serie hidraulice turnare manipulator este alcătuit din cinci părți: fuselaj, mecanism echilibrat de patru șuruburi, sistem hidraulic și de control electric, turnare sac dispozitiv.

1 fuselaj:

Această parte constă din baza,

Scaunul cu ax rotativ, scaunul cu brațul, asamblarea ghidului vertical etc. Baza poate fi așezată pe o bază de ciment (fixată) (a se vedea tabelul - pentru dimensiunile de bază) sau fixată pe un cărucior mobil (mobil). Corpul se poate roti în intervalul de 345 de grade în jurul scaunului cu axul rotativ. Asamblarea ghidului vertical este fixată pe partea din spate a corpului, iar roata ghidului mecanismului echilibrat cu patru legături se mișcă în sus și în jos.

2, echilibru patru mecanismul de conectare a tijei:

Această parte este alcătuită din braț mare, braț complex de braț mare, braț de ridicare, braț complex de ridicare, baston de conectare, placă de sprijin și bloc de echilibru și alte părți. Cele două părți ale punctului de susținere între placa de sprijin și bastonul de conectare sunt deplasate orizontal de către o pereche de rulmenți de bile cu un singur rând pe șină de ghidare a corpului. Capătul din spate al brațului mare este conectat cu capul bastonului cilindrului hidraulic prin nucă și mișcarea verticală se face de-a lungul ghidului. Blocul de echilibru ajustat este instalat pe brațul mare conectat cu patru legături, care este echilibrat cu greutatea proprie a bastonului

Sistemul hidraulic:

Sistemul este alcătuit din pompa de viteze, supapa direcțională electromagnetică, conducta de intrare și întoarcere a uleiului, supapa de siguranță, cilindrul hidraulic și așa mai departe.Atunci când operatorul apasă butonul de ridicare (sau cădere), uleiul hidraulic prin supapa electromagnetică în cilindru, camera inferioară, împinge tija de piston în jos (sau în sus) mișcare, prin principiul levierului de patru legături, astfel încât să conducă mișcarea de ridicare a obiectelor grele.

Atunci când greutatea de ridicare depășește de 1,1 ori greutatea specificată, supapa de siguranță este deschisă și descărcată, astfel încât greutatea să nu poată fi ridicată, pentru a proteja siguranța întregului robinet hidraulic de echilibrare.

Partea electrică de control:

Această parte este alcătuită din motor, întrerupător de circuit din plastic, fuză, buton de control, contactor AC, relay mic, transformator de control etc. (a se vedea tabelul 2). Mașina utilizează trei faze 380V, alimentare cu energie 50HZ (trei faze patru linii), linia neutră trebuie conectată ferm.

Utilizați alimentarea cu energie 24V. Linia de alimentare cu energie poate fi condusă de la partea de jos a șasiului sau de la partea stângă a cutiei electrice. Când este pornit comutatorul de aer, butonul de resetare automată al difuzorului este întotdeauna pornit și sistemul începe să funcționeze după pornirea controlului la distanță. Apăsați butonul în sus sau în jos (vezi figura 3) pentru a ridica sau coborî difuzorul.

slingă

Partea de răspândire:

Partea de informații este alcătuită dintr-un dispozitiv de control al comunicațiilor și un dispozitiv de rotire orizontal Mo. Rao Bao o compoziție de cadru. Prin vopsirea prin control, șaua poate fi controlată pentru a se deplasa în sus și în jos spre clădirea artificială, iar frâna de mână poate fi stoarsă pentru a roti. Dispozitivul de rotire orizontal permite operatorului să aplice cu ușurință.

Ambalarea, transportul, instalarea și punerea în funcțiune

1. ambalare, transport și asamblare

La expediere, întreaga mașină este fixată pe cadrul special de transport de jos, iar legătura echilibrată de patru bare este fixată pe carcasă cu o placă fixă, astfel încât să nu poată aluneca înapoi și înapoi.

Piesele de echipament și rezervor de combustibil au fost umede cu ploaia. Întreaga mașină poate fi, de asemenea, împărțită în trei părți: carcasă, mecanism de legătură echilibrat cu patru bare și componente de contra-greutate pentru ambalare și transport. Piesele de asamblare a mașinii în conformitate cu graficul, a pus gardul și plăcile de ghidare verticale, după robinet în brațele de mai sus, pentru a echilibra legătura cu patru bare, brațul de acționare, paralel cu suportul de braț de suport pe ambele părți ale crucii pe braț la nivelul ghidului superior, roata de ghidare pe cele patru robinete de conectare și legătura cu robinetul de piston, două robinete de

2 Instalarea și punerea în funcțiune

Vă rugăm să citiți cu atenție instrucțiunile înainte de instalarea mașinii. În timpul instalării, calibrați nivelul planului fundației de beton, apoi fixați întreaga mașină pe fundație. Trageți difuzorul la raza maximă de lucru la aceeași înălțime și faceți o mișcare circulară de 340 de grade. Găsiți punctul orizontal al difuzorului la al treilea punct egal, iar eroarea orizontală a celor trei puncte nu trebuie să depășească 15 mm. Conectați la alimentarea cu energie de lucru în trei faze 380V, 50HZ (trei faze cu patru fire), linia neutră trebuie conectată în siguranță. După ce verificarea este corectă, închideți comutatorul de putere al cutiei electrice, apăsați butonul pentru a verif

Atenție la aspectele de siguranță

Înainte de a introduce puterea în mașină, trebuie instalate trei comutatoare de protecție împotriva scurgerilor.

2, coaja mașinii trebuie să fie împământată (linia PE), iar împământare este bună.

Înainte de a deschide capacul cutiei electrice pentru întreținere, alimentarea cu energie externă trebuie mai întâi oprită.

În timpul funcționării în aer liber, trebuie luate măsuri de protecție împotriva ploii și a prafului. Este strict interzisă ploaia pentru aparatele electrice umede sau ploaia pentru a intra în rezervor.

5, transmițătorul de la distanță ar trebui să fie de două luni (în funcție de utilizare) pentru a înlocui bateria.

Lubrifiere

Leziunile rulante ale fiecărei părți a mașinii sunt lubrifiate cu grăsime de calciu, curățate și înlocuite o dată la șase luni.

Suprafața de contact dintre șina de ghidare verticală din față și din spate și role este lubrifiată cu grăsime de calciu o dată pe lună.

3, rezervorul de ulei cu ulei hidraulic 32# ~ 48#, suprafața uleiului nu ar trebui să fie la partea de jos a liniei de suprafață a uleiului a ferestrei de ulei de 10 mm mai jos, modelul de ulei hidraulic în funcție de utilizarea mediului, curățarea la fiecare șase luni, înlocuirea o dată.

Figura 2 Diagrama schematică electrică

Tabelul 2:

Figura 5

Schema sistemului hidraulic
