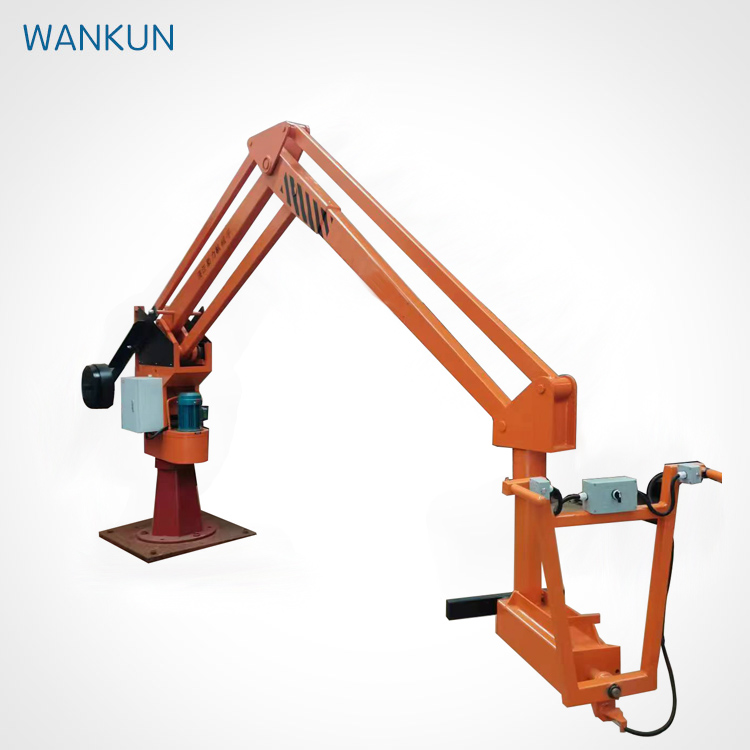

ZJZ0540 Manipulator de turnare pentru Foundry
Rotate 360°
Capacitate de turnare 500kg
Radiație de lucru 4m
| produsului | Modelul de specificare | Capacitatea de ridicare | Înălțimea minimă de ridicare a lamei | Înălțimea maximă de ridicare a șanțului | Radiația maximă de lucru | Angle de rotație | notează |
| Manipulator hidraulic | Răzvan 0540 | 500 kg | Axa principală a cabinei este inițial paralelă cu solul(Customized în funcție de cerințele clientului) | 1100 mm | Centrul coloanei este la 4000 mm distanță de axa mică de rotație | Unitatea principală se rotește la 345° Dispozitivul de ridicare se rotește la 360° | Inclusiv1setofPLCsystem |
1) Mecanismul de ridicare a manipulatorului de turnare este controlat de la distanță și se poate roti liber la 360°.
2) Mașina de turnare a manipulatorului adoptă principiul unui mecanism de legătură cu patru bare. Fiecare braț mecanic poate funcționa și se oprește la orice unghi pentru a obține o stare staționară echilibrată. Acest lucru reduce semnificativ dificultatea pentru operatori în timpul procesului de turnare, în special atunci când se ocupă de ridicare și fier topit. Acesta vizează reducerea stresului fizic și îmbunătățirea vitezei și eficienței turnării.
3) Nu sunt necesare comutatoare limită. Limita este atinsă prin impactul propriu al cilindrului de ulei. Ridicarea brațului este condusă de mișcarea în sus și în jos a tijei de piston, iar un dispozitiv tampon este setat, rezultând impacturi mici și funcționare stabilă.
4) Dispozitivele de siguranță sunt instalate în sistemul hidraulic. au o funcție de protecție a siguranței în caz de supraîncărcare și alte situații, prevenind apariția componentelor ușor deteriorate și a accidentelor.
5) Sistemul PLC poate controla timpul de deschidere a pompei și a supapei, precum și ajustarea ieșirii de flux.
1) Toate dimensiunile din acest desen sunt măsurate în milimetri.
2) Rezistența la compresiune a solului de fundație nu trebuie să fie mai mică de i tone pe metru pătrat
3) Poziția specifică a cabinetului electric și a conductelor conectate la acesta se referă la desenul general al amenajării conductelor electrice.
4) Conductorul de sârmă (3-faza 5-sistem de sârmă) are o suprafață transversală de 4 milimetri pătrați, cu o tensiune de 380V + 220V, și 2,5 metri expuse.
